模型 Web 应用

什么是 KServe 模型 Web 应用？

The KServe 模型 Web 应用 是 KServe 的一个组件，它提供了一种用户友好的方式来处理 Kubeflow 集群中 InferenceService CR 的生命周期。这允许用户无需直接与 Kubernetes 资源交互即可创建、删除和检查其模型服务器的状态。

作为 Kubeflow 的一部分安装

自 Kubeflow 1.5 版本发布以来，该 Web 应用已 包含在 kubeflow/manifests 中。

默认情况下，它在 Kubeflow 中央仪表盘中作为菜单链接暴露。

独立安装

请参考 kserve/models-web-app 仓库获取独立安装说明。

在这种情况下，Web 应用的所有资源将安装在 kserve 命名空间中。用户可以通过 knative-ingress-gateway.knative-serving Istio Ingress Gateway 访问 Web 应用，或者通过端口转发后端进行访问。

要端口转发后端，您可以使用以下命令

# set the following ENV vars in the app's Deployment
kubectl edit -n kserve deployments.apps kserve-models-web-app
# APP_PREFIX: /
# APP_DISABLE_AUTH: "True"
# APP_SECURE_COOKIES: "False"

# expose the app under localhost:5000
kubectl port-forward -n kserve svc/kserve-models-web-app 5000:80

以下是可以配置应用程序不同方面的环境变量列表。

用法

该 Web 应用当前支持 InferenceService 对象的 v1beta1 版本。

Web 应用暴露了来自底层 Knative 资源的信息，例如来自 Knative Configuration、Route 和 Revision 的 Conditions，以及来自模型服务器 Pod 的实时日志。

列出

应用主页提供了所选命名空间中部署的所有 InferenceService 的列表。前端定期轮询后端以获取 InferenceService 的最新状态。

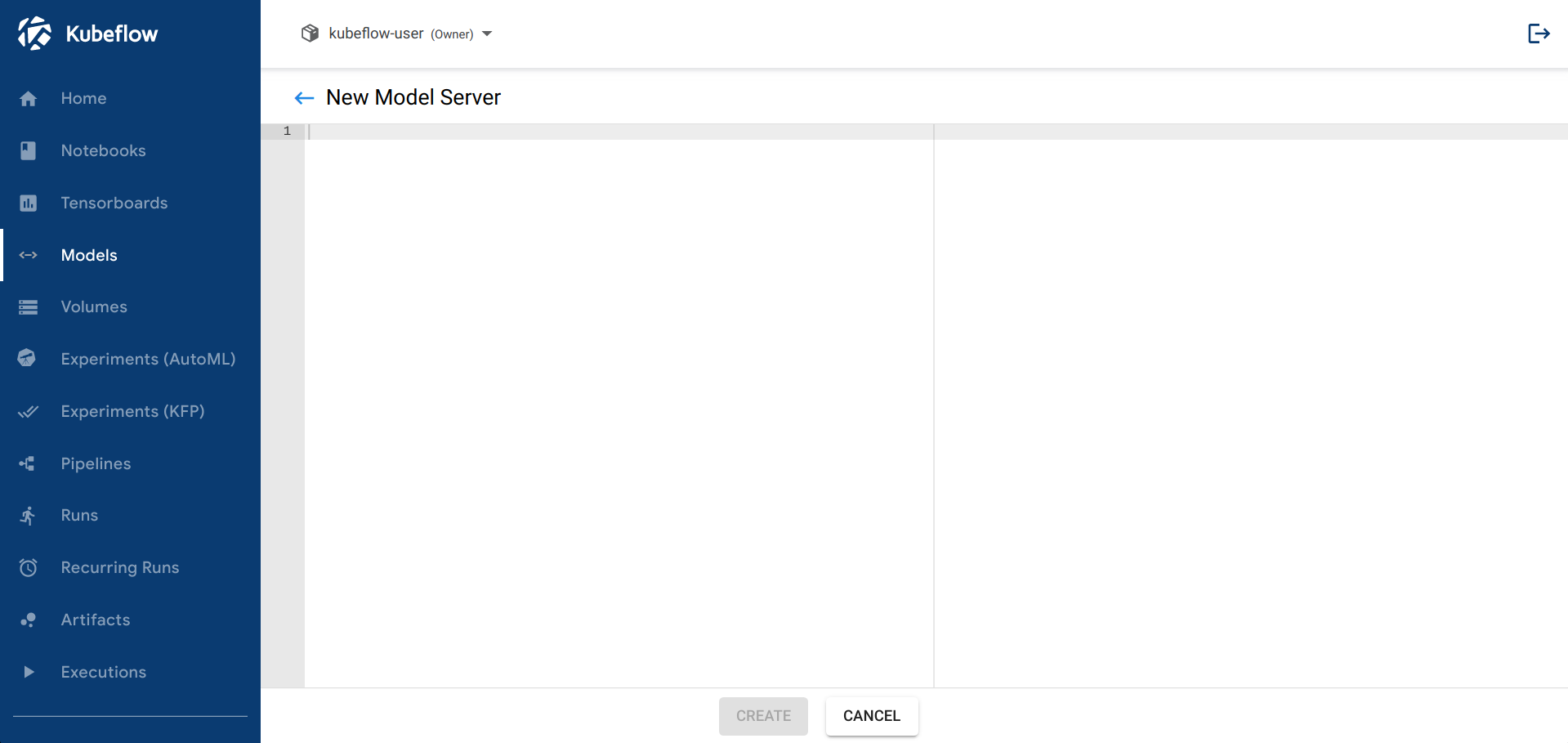

创建

创建新 InferenceService 的页面。用户可以粘贴希望创建的 InferenceService 的 YAML 对象。

请注意，后端将覆盖提交对象的 .metadata.namespace 字段，以防止用户尝试在其他命名空间中创建 InferenceService。

删除

用户可以通过在列出所有命名空间资源的主页面上点击 InferenceService 旁边的 图标来删除现有 InferenceService。

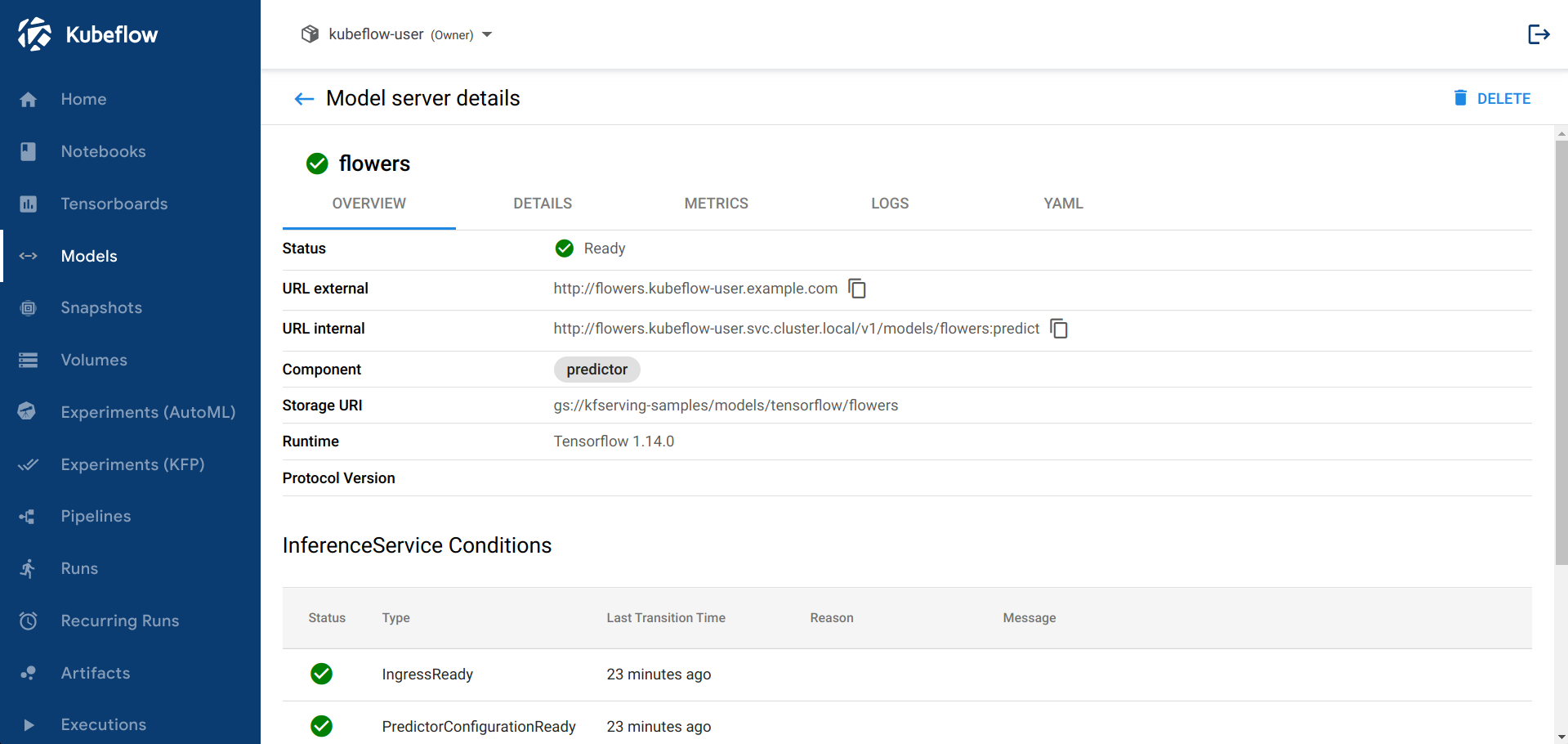

检查

用户可以从主页面点击 InferenceService 的名称，查看该 CR 状态的更详细摘要。

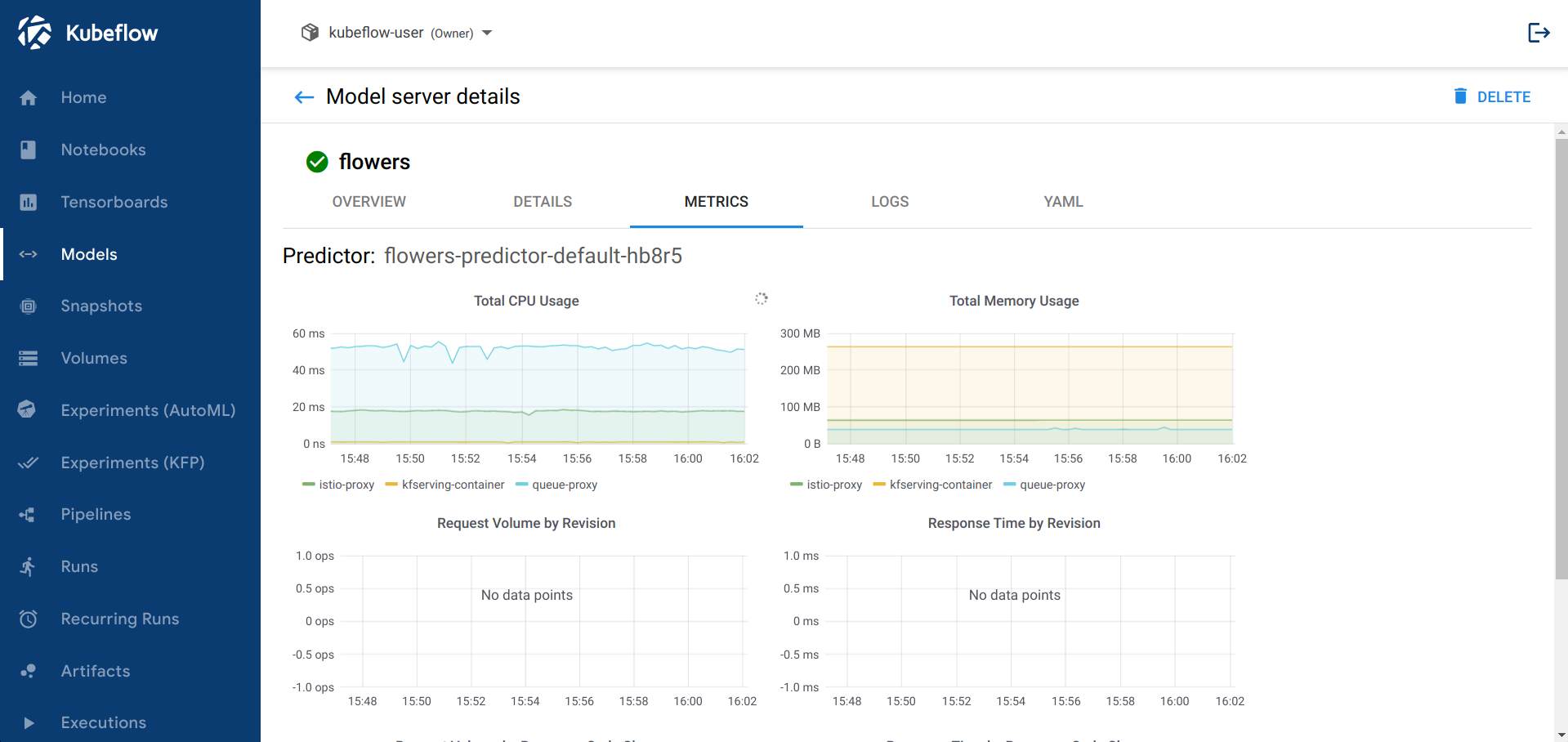

指标

如上所述，Web 应用允许用户检查 InferenceService 的指标。默认情况下此标签页不会启用。要启用它，用户需要安装 Grafana 和 Prometheus。

目前，前端期望在 /grafana 路径前缀下找到 Grafana。这个 Grafana 实例需要有特定的仪表盘，以便应用能够将它们嵌入到 iframes 中。我们正在努力使其更加通用，以便人们能够暴露自己的图表。

您可以安装 Grafana 和 Prometheus，供 Web 应用使用，通过安装

1. 来自 Knative 0.18 版本的 monitoring-core.yaml 和 monitoring-metrics-prometheus.yaml 文件
2. 以下 yaml 文件用于在集群外部暴露 Grafana，通过允许匿名访问

• ConfigMap
• VirtualService
• AuthorizationPolicy

apiVersion: v1
kind: ConfigMap
metadata:
  name: grafana-custom-config
  namespace: knative-monitoring
  labels:
    serving.knative.dev/release: "v0.11.0"
data:
  custom.ini: |
    # You can customize Grafana via changing the context of this field.
    [auth.anonymous]
    # enable anonymous access
    enabled = true
    [security]
    allow_embedding = true
    [server]
    root_url = "/grafana"
    serve_from_sub_path = true

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: grafana
  namespace: knative-monitoring
spec:
  gateways:
  - kubeflow/kubeflow-gateway
  hosts:
  - '*'
  http:
  - match:
    - uri:
        prefix: /grafana/
    route:
    - destination:
        host: grafana.knative-monitoring.svc.cluster.local
        port:
          number: 30802

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: models-web-app
  namespace: kubeflow
spec:
  action: ALLOW
  rules:
  - from:
    - source:
        principals:
        - cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account
  selector:
    matchLabels:
      kustomize.component: kserve-models-web-app
      app.kubernetes.io/component: kserve-models-web-app

根据您的安装模式应用这些 YAML 文件，并确保 Grafana 实例暴露在 /grafana 下，Web 应用将显示 指标 标签页。

架构

Web 应用包含以下资源

• 一个 Deployment，用于运行后端服务器并提供静态前端文件
• 一个 Service，用于配置集群内网络流量
• 一个 ServiceAccount 和 ClusterRole{Binding}，用于授予 Web 应用 Pod 所需的权限
• 一个 VirtualService，用于通过集群的 Istio Ingress Gateway 暴露应用

SubjectAccessReviews

Web 应用具有执行身份验证和授权检查的机制，以确保用户操作符合集群的 RBAC，此机制仅在应用的 kubeflow manifests 中启用。可以通过利用 APP_DISABLE_AUTH: "True" | "False" 环境变量来切换此机制。

此机制仅在 kubeflow manifests 中启用，因为在 Kubeflow 安装中，到达 Web 应用 Pod 的所有请求也将包含一个表示用户的自定义头部。在 Kubeflow 安装中，集群前面有一个身份验证组件，确保只有登录用户才能访问集群服务。在独立模式下，此类组件可能并未部署。

Web 应用将使用此自定义头部的值来提取发起请求的 K8s 用户名称。然后它将创建一个 SubjectAccessReview 来检查用户是否具有执行特定操作的权限，例如在某个命名空间中删除 InferenceService。

命名空间选择

在独立和kubeflow设置中，用户都需要能够选择一个命名空间才能与其中的 InferenceServices 交互。

在独立模式下，Web 应用会显示一个下拉菜单，向用户展示所有命名空间并允许他们选择其中任何一个。后端会向 API Server 发出 LIST 请求以获取所有命名空间。在这种情况下，唯一的授权检查发生在 K8s API Server 中，确保 Web 应用 Pod 的 ServiceAccount 具有列出命名空间的权限。

在kubeflow模式下，中央仪表盘负责命名空间选择。一旦用户选择一个命名空间，仪表盘将通知嵌入式的 Models Web 应用关于新选择的命名空间。在此模式下，Models Web 应用本身不会暴露下拉式命名空间选择器。
